Bonjour,

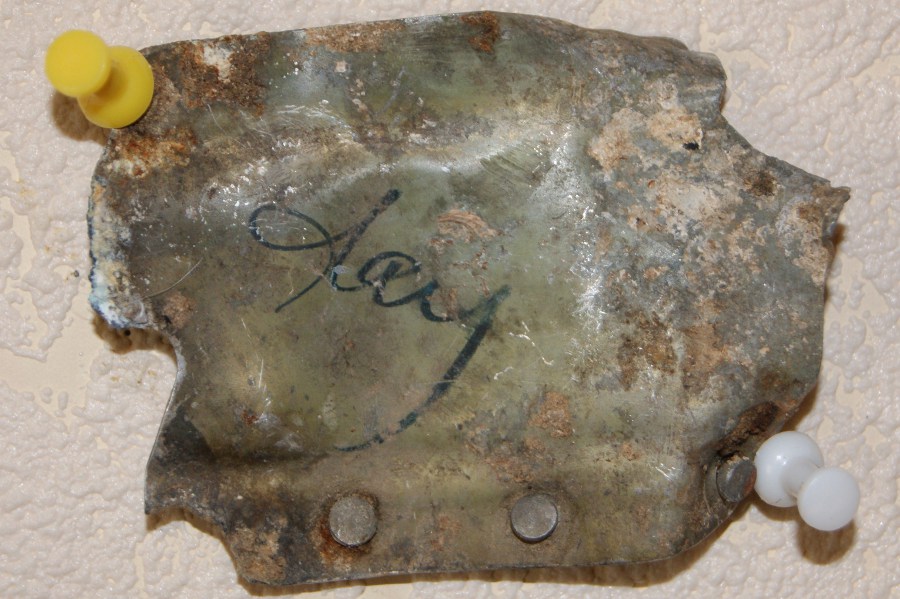

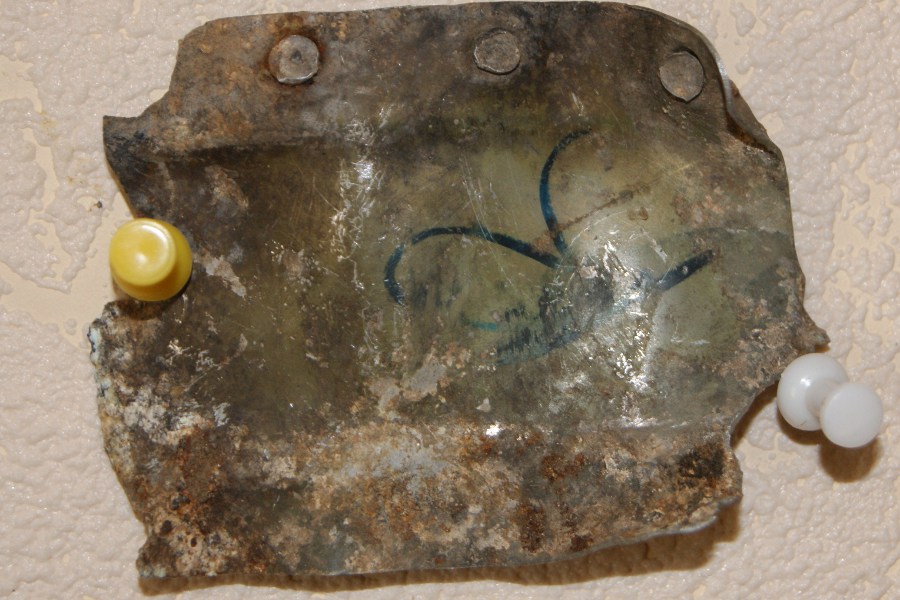

J'attire votre attention sur un petit morceau de fuselage sans intérêt mai avec un tag recto/verso .

Pièce jointe :
089.JPG [ 175.43 Kio | Consulté 1154 fois ]


Pièces jointes :
088.JPG [ 174.38 Kio | Consulté 1154 fois ]
Haut

MessagePublié : lun. janv. 16, 2012 20:08 pm
Hors-ligne

Inscription : mer. juin 04, 2008 20:28 pm
Messages : 359
Localisation : Cires les Mello
bonsoir Olivier , c est allemands ou alliés ?
je pense lire May ?


Haut

MessagePublié : lun. janv. 16, 2012 20:45 pm
Hors-ligne

Inscription : jeu. nov. 06, 2008 19:25 pm
Messages : 567
Salut :D
alliés
Pour la 2eme photos ont dirais un bonhomme qui regarde au dessus d'un mur avec des oreilles de mickey :o


Haut

MessagePublié : lun. janv. 16, 2012 20:58 pm
Hors-ligne

Inscription : mer. juin 04, 2008 20:28 pm
Messages : 359
Localisation : Cires les Mello
des antennes d insectes ? ou un V ?


Haut

MessagePublié : mar. janv. 17, 2012 8:34 am
Hors-ligne

Inscription : sam. déc. 10, 2011 11:18 am
Messages : 102
bonjour olivier,

il faudrait me donner les cotes des rivets< Diamétres>.. :? gerard.


Haut

MessagePublié : mar. janv. 17, 2012 11:11 am
Hors-ligne

Inscription : mer. mars 09, 2011 21:26 pm
Messages : 50
un "R" basculé à 90°?


Haut

MessagePublié : mar. janv. 17, 2012 20:23 pm
Hors-ligne

Inscription : jeu. nov. 06, 2008 19:25 pm
Messages : 567
Bonjour, breton
Cote des rivets 5 millimètres de diamètre . et environ 4 de longueur sertis.
le rivet allemand est plus massif.


Haut

MessagePublié : mer. janv. 18, 2012 10:31 am
Hors-ligne

Inscription : sam. déc. 10, 2011 11:18 am
Messages : 102
bonjour olivier,

A premiére vue , les rivets .. sons de nationnalité US .. je vais voir dans m'a docs.gerard


Pièces jointes :

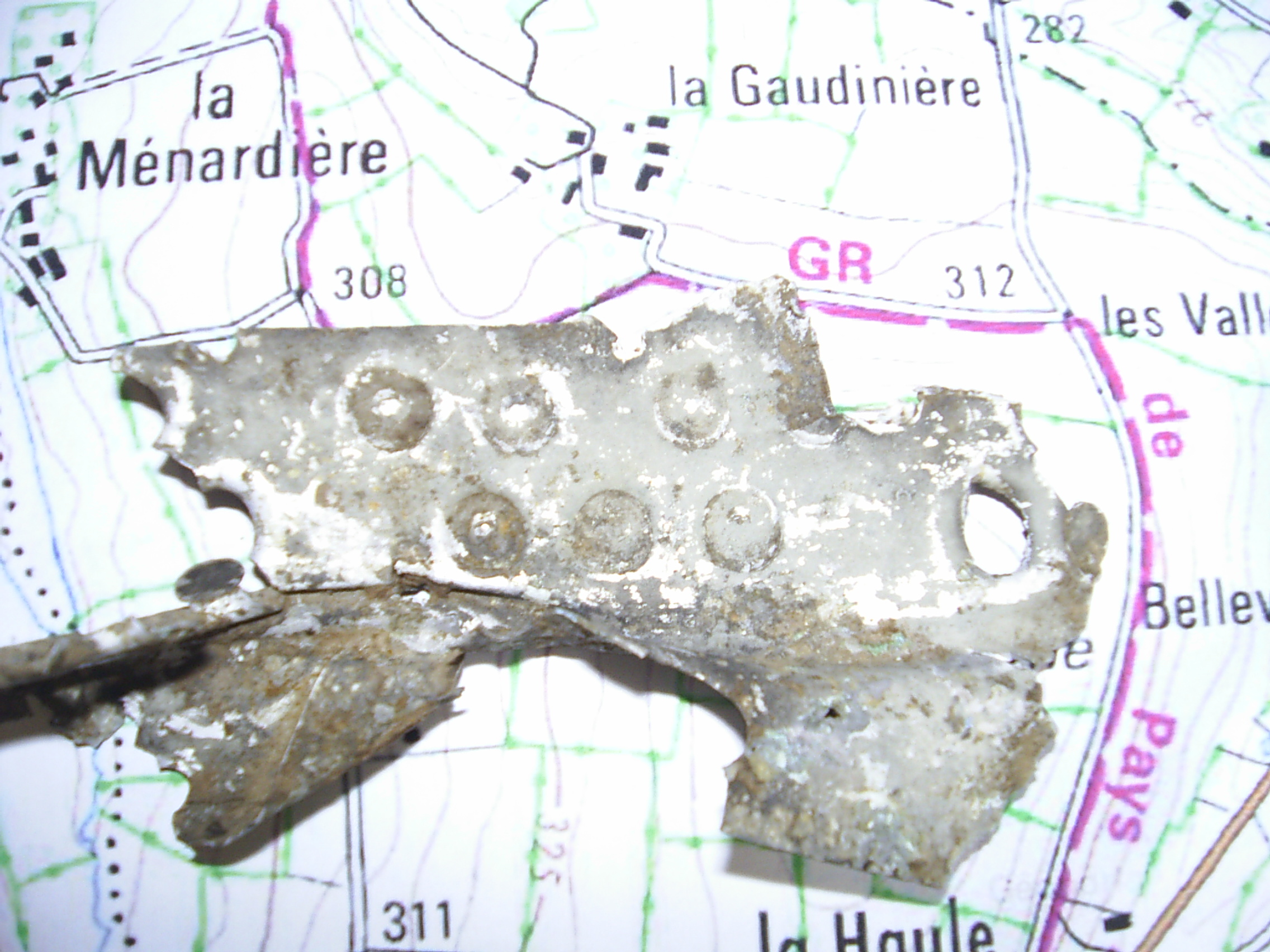

Description du fichier : rivets sur une piéces de Whitley-V
PIC_0002.JPG [ 925.27 Kio | Consulté 1094 fois ]
Haut

MessagePublié : mer. janv. 18, 2012 21:42 pm
Hors-ligne

Inscription : jeu. nov. 06, 2008 19:25 pm
Messages : 567

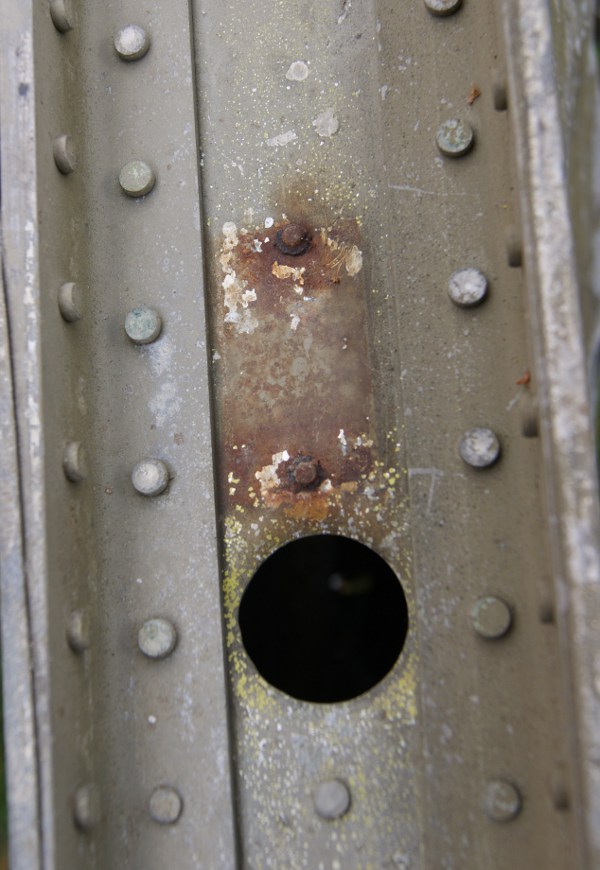

Oui les rivets sont us

Pièce jointe :
054 %282%29.JPG
054 %282%29.JPG [ 139.31 Kio | Consulté 1038 fois ]


Dernière édition par olivier le ven. janv. 20, 2012 21:19 pm, édité 2 fois.

Haut

MessagePublié : jeu. janv. 19, 2012 8:20 am
Hors-ligne

Inscription : sam. déc. 10, 2011 11:18 am
Messages : 102
bien olivier ,
rien a voir avec l'aviation .. :?:


Haut

MessagePublié : jeu. janv. 19, 2012 10:04 am
Hors-ligne
Site Admin
Avatar de l’utilisateur

Inscription : jeu. sept. 27, 2007 21:28 pm
Messages : 3380
[ Merci de prêter attention à la taille de vos photos, pour éviter de déformer les pages.
:wink: Fred]

_________________
Frédéric - co-administrateur du site et forum "Picardie 1939 - 1945"
Président association "Picardie 1939 - 1945"


Haut

MessagePublié : jeu. janv. 19, 2012 11:20 am
Hors-ligne

Inscription : sam. déc. 10, 2011 11:18 am
Messages : 102
olivier a écrit :
Bonjour, breton
Cote des rivets 5 millimètres de diamètre . et environ 4 de longueur sertis.
le rivet allemand est plus massif.


bonjour olivier,

les rivets son bien amiricain (4.8 diamétre )du rivet tous depent de l'épaisseur du support..? de la tole pour cette réf: la tolle doit étre de (1.6)..? et Tête de fraisage 100°.

voir le diametre du perçage et l'épaisseur de la tole.

a+ gerard


Haut

MessagePublié : ven. janv. 20, 2012 20:10 pm
Hors-ligne

Inscription : jeu. nov. 06, 2008 19:25 pm
Messages : 567
breton a écrit :
bien olivier ,
rien a voir avec l'aviation .. :?:


Bonjour,
J'ai pas compris?


Haut

MessagePublié : ven. janv. 20, 2012 20:15 pm
Hors-ligne

Inscription : jeu. nov. 06, 2008 19:25 pm
Messages : 567
Frédéric Gondron a écrit :
[ Merci de prêter attention à la taille de vos photos, pour éviter de déformer les pages.
:wink: Fred]


J'en profite pour redonner le lien :

viewtopic.php?f=28&t=1641

D'autre morceaux avec des rivets sur un site connue par quelques membre du forum : http://www.iphpbb.com/board/ftopic-8180 ... -1927.html


Uploaded with ImageShack.us

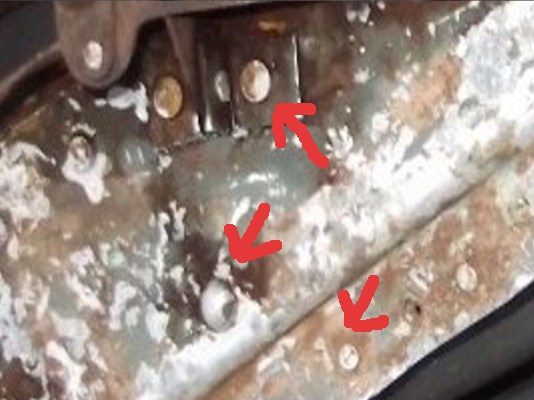

Regarde Breton :shock: sur le même morceaux ont retrouve trois sorte de rivets

Pièce jointe :
assnp38wreckparts037.jpg [ 56.6 Kio | Consulté 1038 fois ]


Haut

MessagePublié : sam. janv. 21, 2012 11:16 am
Hors-ligne

Inscription : sam. déc. 10, 2011 11:18 am
Messages : 102
bonjour olivier,

des réferences.

tôle de dural allemande DIN1753.
0,7mm 0,8mm0,9mm1mm1,1mm1,2mm1,3mm1,4mm1,5mm soit tous les 1/10mm.

tôle de dural americaine.

0,635mm(0,025")
0,81mm(0,032")
1,016mm(0,04")
1,29mm(0,051")
1,63mm(0,064")


rivets allemand tête fraisée angle 120° DIN L 175

3mm tête 6,5mm
3,5mm tête 7,3mm
4mm tête 8,2mm

rivets americain tête fraisée angle 100° AN426

3,2mm (1/8")
3,96mm (5,/32")
4,8mm (3/16")

tous d'allégements allemands norme Junker JuN 115-49

tôle <=à 1mm

diamétre interieur 70mm exterieur 84mm
diametre interieur 80mm exterieur 96mm
diametre interieur 90mm exterieur 105mm

tôle 1,2mm à 1,5mm

diametre interieur 70 exterieur 88mm
diametre interieur 80 exterieur 100mm
diametre interieur 90 exterieur 112mm

a+ gerard
